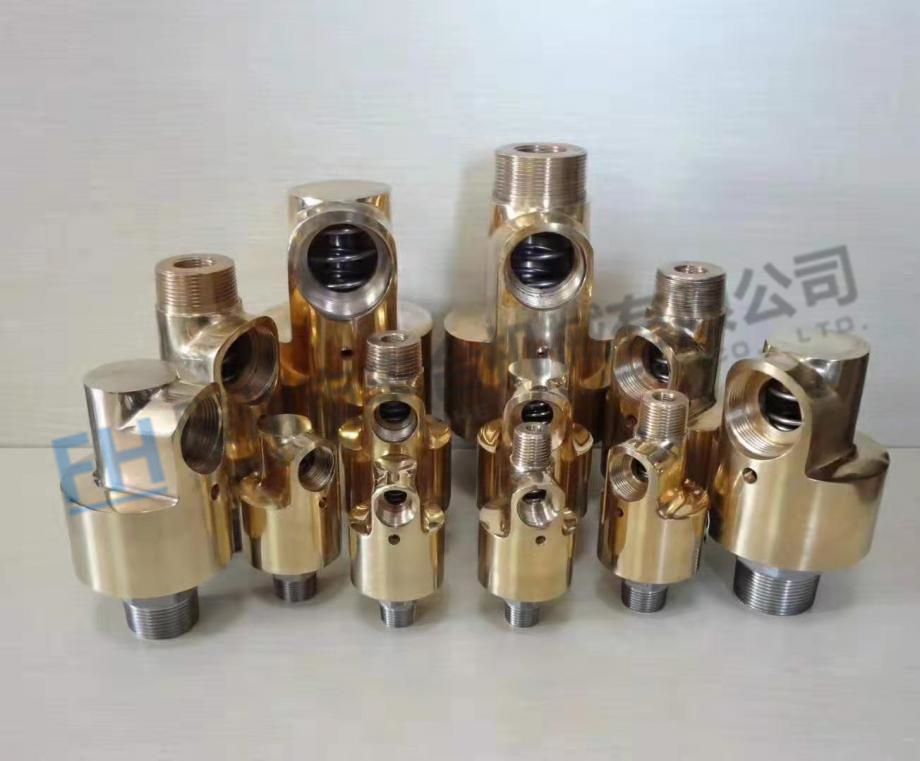

H型旋轉接頭又稱冷卻水旋轉接頭，是專門為適用于冷卻方面設計的系列產品，它具有體積小、重量輕、摩擦扭距小等特點，采用了平面密封技術，摩擦組對材料根據介質環境，選擇各種浸漬石墨、青銅、碳化鎢、氮化硅的不同組對，足以抵擋鐵銹、結垢、碎屑等雜質對密封面的影響，我們的密封件是在CNC機床和專用研磨機上完成的、表面如同鏡面，使密封更加可靠，同時還采用高精度滾動軸承，使其平穩旋轉。
H型旋轉接頭是因其殼體結構得名，H是指銅殼體結構，由于h型旋轉接頭多為銅殼體，所以簡稱H型旋轉接頭。根據流通方式分為HD型單向流通式旋轉接頭和HS型雙向流通式旋轉接頭。HS型雙向流通式旋轉接頭根據內管安裝形式又分為HS-G型雙向流通內管固定式旋轉接頭和HS-X型雙向流通內管旋轉式旋轉接頭，如果旋轉接頭外管和設備軸頸連接采用法蘭連接，加注后綴F，如HS-XF40-20，HS-GF40-20，其中，40mm是指旋轉接頭外管的公稱流通直徑為40mm，20mm是指旋轉接頭內管的公稱流通直徑為20mm。旋轉接頭外管和設備軸頸連接采用螺紋連接，不需加注后綴，如HS-X40-20，HS-G40-20，但是旋轉接頭外管的旋向和設備滾筒旋向應相反，這樣，螺紋越旋越緊。）
H型旋轉接頭特點：
殼體為優質黃銅，空心軸為不銹鋼304，密封件為合金鋼和英國摩根密封件。
H型旋轉接頭參數：
適用介質：水、液壓油、冷卻劑、真空、壓縮氣體等。
最高壓力：≤1.0MPa
最高轉速：≤1000rpm
最高溫度：t≤100℃
規格 | 型號 | A | B | C | D | E | F1 | F2 | K | L | L1 | L3 | L4 | L6 | L7 | N |
15 | HS-X15-6 | R1/2 | 10 | Rc1/2 | Rc1/2 | 55 | 28 | 25 | 15 | 147 | 135 | 125 | 90 | 30 | 17 | 12 |
20 | HS-X20-8 | R3/4 | 12 | Rc3/4 | Rc1/2 | 62 | 31 | 30 | 32 | 170 | 155 | 140 | 95 | 30 | 20 | 16 |
25 | HS-X25-10 | R1 | 16 | Rc3/4 | Rc1/2 | 74 | 37 | 33 | 26 | 175 | 160 | 145 | 103 | 33 | 20 | 20 |
32 | HS-X32-15 | R1-1/4 | 20 | Rc1-1/4 | Rc1/2 | 90 | 45 | 38 | 32 | 211 | 196 | 182 | 128 | 42 | 25 | 30 |
40 | HS-X40-20 | R1-1/2 | 25 | Rc1-1/2 | Rc3/4 | 95 | 48 | 43 | 36 | 232 | 210 | 185 | 130 | 40 | 25 | 36 |
50 | HS-X50-25 | R2 | 31 | Rc1-1/2 | Rc1 | 122 | 60 | 51 | 46 | 300 | 278 | 255 | 182 | 60 | 35 | 48 |
65 | HS-X65-32 | R2-1/2 | 40 | Rc2 | Rc1-1/4 | 156 | 78 | 62 | 50 | 350 | 325 | 295 | 211 | 68 | 40 | 62 |
80 | HS-X80-40 | R3 | 46 | Rc2-1/2 | Rc1-1/2 | 160 | 80 | 70 | 50 | 383 | 353 | 286 | 231 | 90 | 35 | 75 |
